课程简介

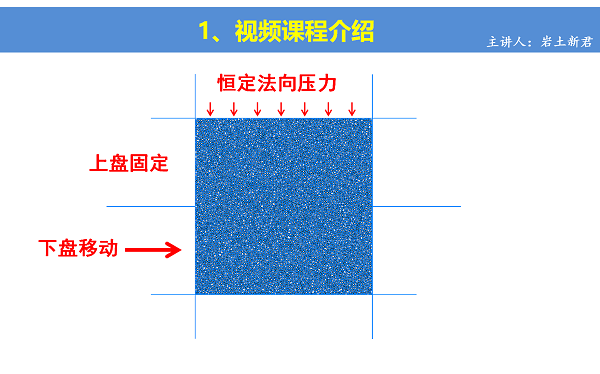

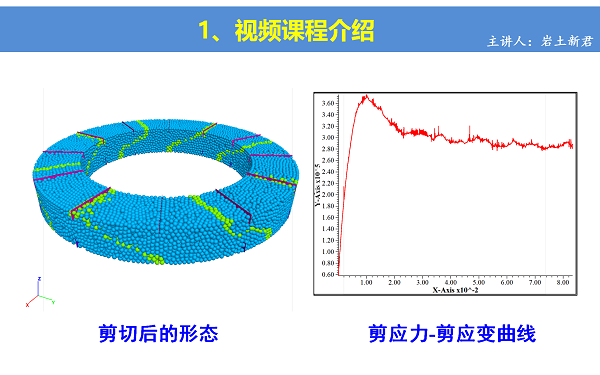

购买课程后,点击课程附件资料下载,可免费获取模型源文件。本视频课程与模型特点:(1)采用颗粒流PFC实现土工直剪试验与环剪试验;(2)监测的剪应力-剪应变曲线具有良好的峰值强度与残余强度特征;(3)对两个模型所涉及到的dat文件结构及每行代码进行了详细讲解;(4)每个模型都由岩土新君精心优化和调整,并达到最优效果;(5)对于研究岩土力学和滑坡、边坡的朋友来说非常适用。(6)软件版本:PFC 5.0.35。
西红*
老师,请问一下适用于加层理直剪试验吗? [回复]

    用户回复:

  • 岩土**:适用。
    2025-03-04
2025-03-04
西红*
老师,请问一下这个模型能监测裂纹分类、能量、和显示各类裂纹的分布吗? [回复]

    用户回复:

  • 岩土**:需要添加裂纹监测命令。创作者课程P-06、P-07好像都有。
    2025-03-03
2025-03-03
西红*
老师好,(1)请问一下这个模型适用于岩石直接剪切吗?(2)为什么我导出的图片是应力应变的呀? [回复]

    用户回复:

  • 岩土**:适合。你想导出什么图片根据自己需求导出即可。
    2025-02-28
2025-02-28
on*****ao
老师好,有两个问题,(1)我改变了环剪仪的尺寸,外径400mm,内径200mm,高120mm,是依据的是级配生成的颗粒,不过小于0.075mm的占50%左右,生成颗粒太多了,然后我把最小颗粒粒径设置成1mm之后,但是还是有30w个颗粒,这个模型计算的时间比较长,请问有什么建议进行优化么?(2)在上述条件下我想再设置一个粘结模型,细颗粒(<2mm)之间是线性接触黏结模型,粗颗粒之间,细颗粒与粗颗粒之间是线性接触模型,我想的是仿照第三个接触模型的文件重新写一个文件,不过只更改前几个参数,其他的代码就不更改了, [回复]

    用户回复:

  • 岩土**:如果真要按照实际的颗粒级配,那计算量太大了,不是一般电脑能算得动的,别说30万颗粒,就算3万颗粒,三维模型连工作站都够呛。颗粒尺寸这块,尽量去简化,PFC颗粒流最主要的是接触关系,合适的接触力学参数,可以模拟目标岩土体的力学行为就行。
    2025-01-14
2025-01-13
15*******47
老师,请问一下,我想让上边隔板和墙一起运动,该怎么做呀 [回复]

    用户回复:

  • 岩土**:说明你还没有看明白模型代码。你先找到哪个代码控制下面的墙体和隔板运动,然后按类似的方法控制上面的就行。
    2025-01-12
2025-01-12
15*******47
老师,请问一下,环剪,我施加1500pa压力,很难达到平衡条件,是为什么呀 [回复]

    用户回复:

  • 岩土**:跟法向压力关系不大。考虑颗粒尺寸,以及颗粒,墙体刚度问题。
    2025-01-10
2025-01-10
15*******47
老师,请问一下,隔板宽度和长度该怎么设置呀 [回复]

    用户回复:

  • 岩土**:视频中有讲,是通过wall生成的,代码中7-30wall就是,确定四个顶点。你要修改尺寸,先计算顶点的位置坐标即可。
    2024-12-21
  • 15*******47:这样的话,四个顶点只是隔板的长度,设定不了宽度?
    2024-12-22
  • 岩土**:你说的是隔板的宽度还是厚度?如果是宽度,可以通过四个顶点坐标来控制啊。
    2024-12-22
  • 岩土**:厚度的话,意义不大,因为wall本身是刚体,在力学效应上,与厚度无关。如果想模拟占用空间,你可以设置成三维的长方体。
    2024-12-22
2024-12-21
OU******77
老师,请问环剪模型中生成的剪应力剪应变曲线总是有很多突变(在某一剪应变,剪应力突然跳到一个高于曲线很多的值,然后又恢复)是为什么呢? [回复]

    用户回复:

  • 岩土**:这可能跟颗粒大小与剪切速度相关。如果颗粒较大,在破坏后,剪切过程中,存在颗粒间咬合情况,导致突增,当越过这个咬合,就会降低。尝试一下减小颗粒半径。更深次问题,可以在技术论坛探讨交流。
    2024-12-05
2024-12-04
岩土**
欢迎在技术论坛发帖交流本课程模型的疑问,以及相关模型的问题,专人回复,提交即发布,无需审核。 [回复]
2024-11-27
15*******26
直剪时候怎么改变剪切方向,是哪个语句控制的? [回复]

    用户回复:

  • 岩土**:这个在第四讲有很明确的讲解,建议把视频看完。
    2024-10-30
2024-10-29
岩土**
欢迎大家在本课程的技术论坛交流。可以是本课程模型的疑问,也可以是相关模型的问题。快速发布,无需审核。专人回复,知无不言。 [回复]
2024-10-22
18*******79
老师,环剪模型cb_state显示为2,看help文件中是未胶结或剪坏,那可以认为颗粒是cbond上了么? [回复]

    用户回复:

  • 岩土**:颗粒一开始是cband状态的,经过剪切后,处于unband状态。
    2024-10-05
2024-10-05
84*****00
老师,请问pfc里面有办法实现墙体的合并吗? [回复]

    用户回复:

  • 岩土**:貌似不可以合并。
    2024-05-15
  • 84*****00:好的谢谢
    2024-05-15
2024-05-15
Zh****TC
老师,那个颗粒一半在容器内,一半凸出wall的没有办法把它完全删除吗? [回复]

    用户回复:

  • 岩土**:没必要,你删除一个,会有另一个凸出,主要跟wall和ball的刚度相关。但是如果你把wall的刚度设置过大,会导致步时大幅减小,计算耗时增加。在wall的ball设置好合适的刚度后,计算过程中,可以删除跑到wall外面的ball,本模型有相关命令,无需在设置。如果跑不出去,没必要删掉。如果确实感觉看着不舒服,那就增大wall的法向刚度。
    2024-04-14
2024-04-13
OU******77
老师请问可以实现旋转剪切吗 [回复]

    用户回复:

  • 岩土**:可以啊,第二个环剪模型就是旋转剪切。
    2024-04-08
  • OU******77:老师请问想实现旋剪实验,中间没有环,是在环剪的模型基础上改吗,有什么需要注意的地方吗
    2024-04-24
  • 岩土**:这个就是旋转剪切啊
    2024-04-24
2024-04-07
下雨***
老师,如何导出应力应变数据,我需要用origin绘图 [回复]

    用户回复:

  • 岩土**:可以用table write 命令将变量输出到csv表格,具体用法可以在帮助文档查。
    2024-01-06
  • 下雨***:table write 命令我没看懂,找到了一个比较傻瓜的方法,供后面跟我一样没有PFC使用经验的同学参考:在PFC内绘制的曲线图上右键,就能找到数据输出的选项了
    2024-01-10
  • 岩土**:赞一个!
    2024-01-10
2024-01-06
15*******65
老师,直剪和环剪中,如果土体上下两层性质不一样的话,怎么实现? [回复]

    用户回复:

  • 岩土**:设置两个ball集合就行,然后分别赋予不同的参数。
    2023-11-26
2023-11-25
12******77
老师您好,想请教您关于环剪速率较小的时候怎么实现呢?常规的环剪实验速率都很小的。 [回复]

    用户回复:

  • 岩土**:可以把环剪速率减小啊,减小到你的试验速率。但是可能需要把颗粒的尺寸也要设置的很小才行。建议做成小尺寸模型试试。
    2023-05-22
  • 12******77:老师,您指的小尺寸是指将直剪装置和颗粒都减小么?如果同比减小的话效果不是还是类似么?
    2023-11-04
  • 岩土**:是的,但是结果不一定一样,应当是受尺寸影响的,你可以试试。
    2023-11-04
2023-05-22
WF***66
之前有看到过另外一个直剪模型,那个模型太复杂了,伺服过程全部是重新编写,根本看不懂。新君老师这个模型直接调用了PFC5.0自带的伺服函数,简单太多了 [回复]

    用户回复:

  • 岩土**:是的,颗粒流模型中,伺服过程很重要,5.0有专门的伺服函数,很方便。
    2023-01-29
2023-01-29
丈量**
感谢岩土新君分享,确实独树一帜,而且讲的很详细,后面有疑问再请教您! [回复]

    用户回复:

  • 岩土**:感谢支持!用好帮助文档,会很快上手。
    2023-01-18
2023-01-18
HM**66
厉害了,岩土新君老师,fish语言代码也玩得这么溜,全能人才,赞! [回复]

    用户回复:

  • 岩土**:过奖了,离散元颗粒流我也是研究了好几年了
    2023-01-12
2023-01-12
P-02:基于颗粒流PFC的直剪试验和环剪试验数值模型
播放次数:789
¥128.00
可用限时积分: 0

折合: 0

可用总积分: 0

折合: 0

收藏
分享
岩土星君

学历:博士

研究方向:岩土多物理场耦合;岩土多孔/裂隙渗流;滑坡动力学;岩土工程支护
