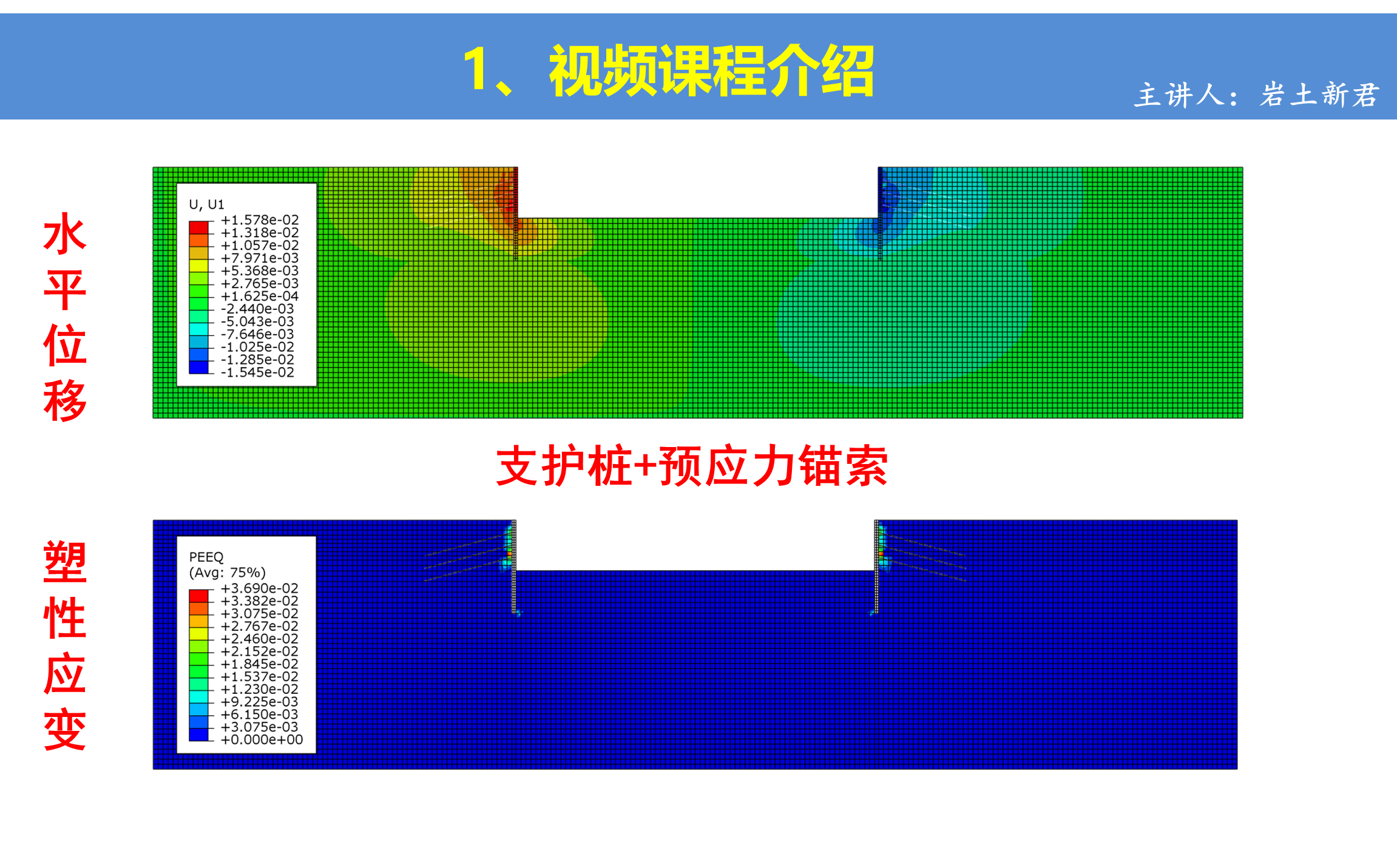

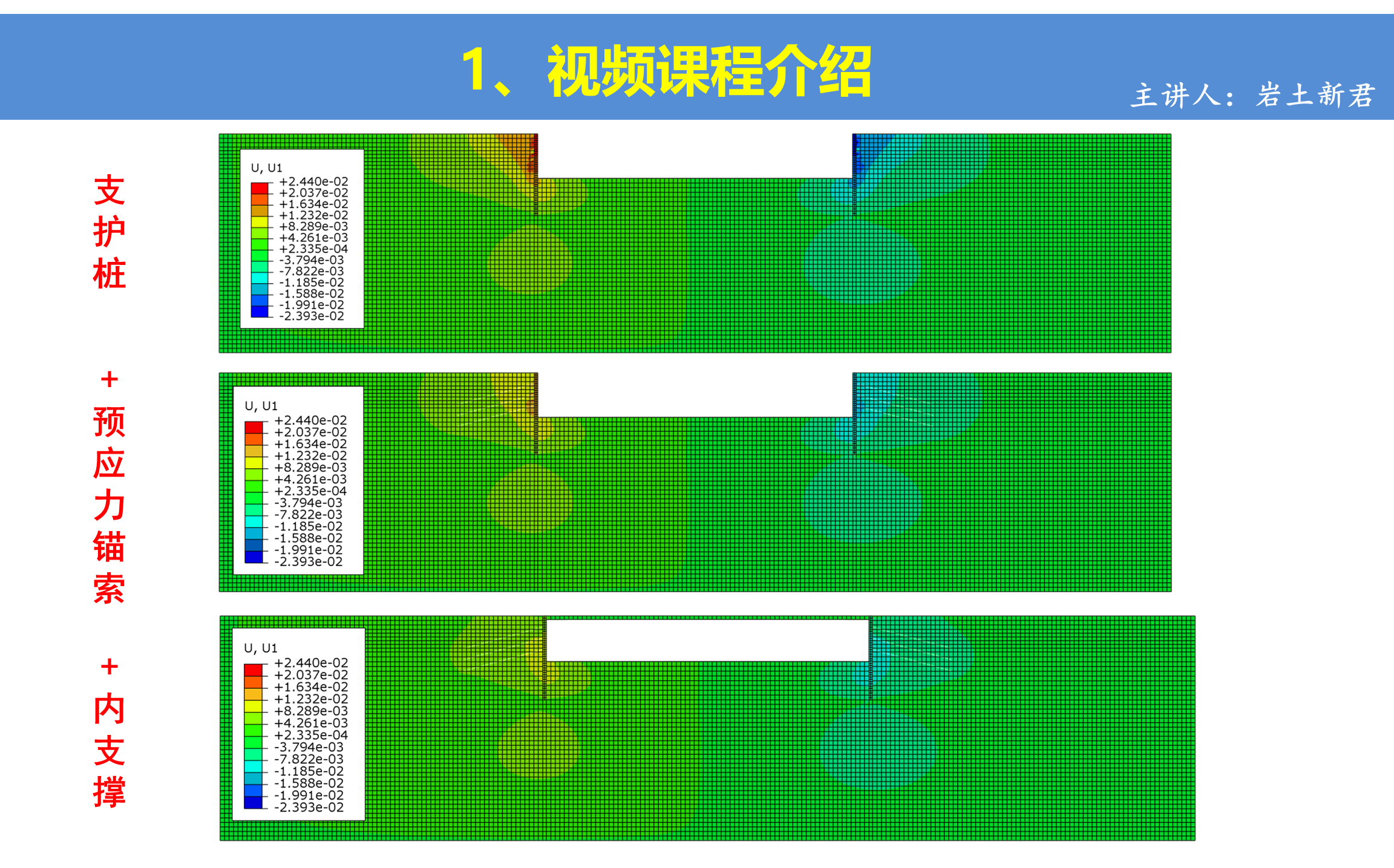

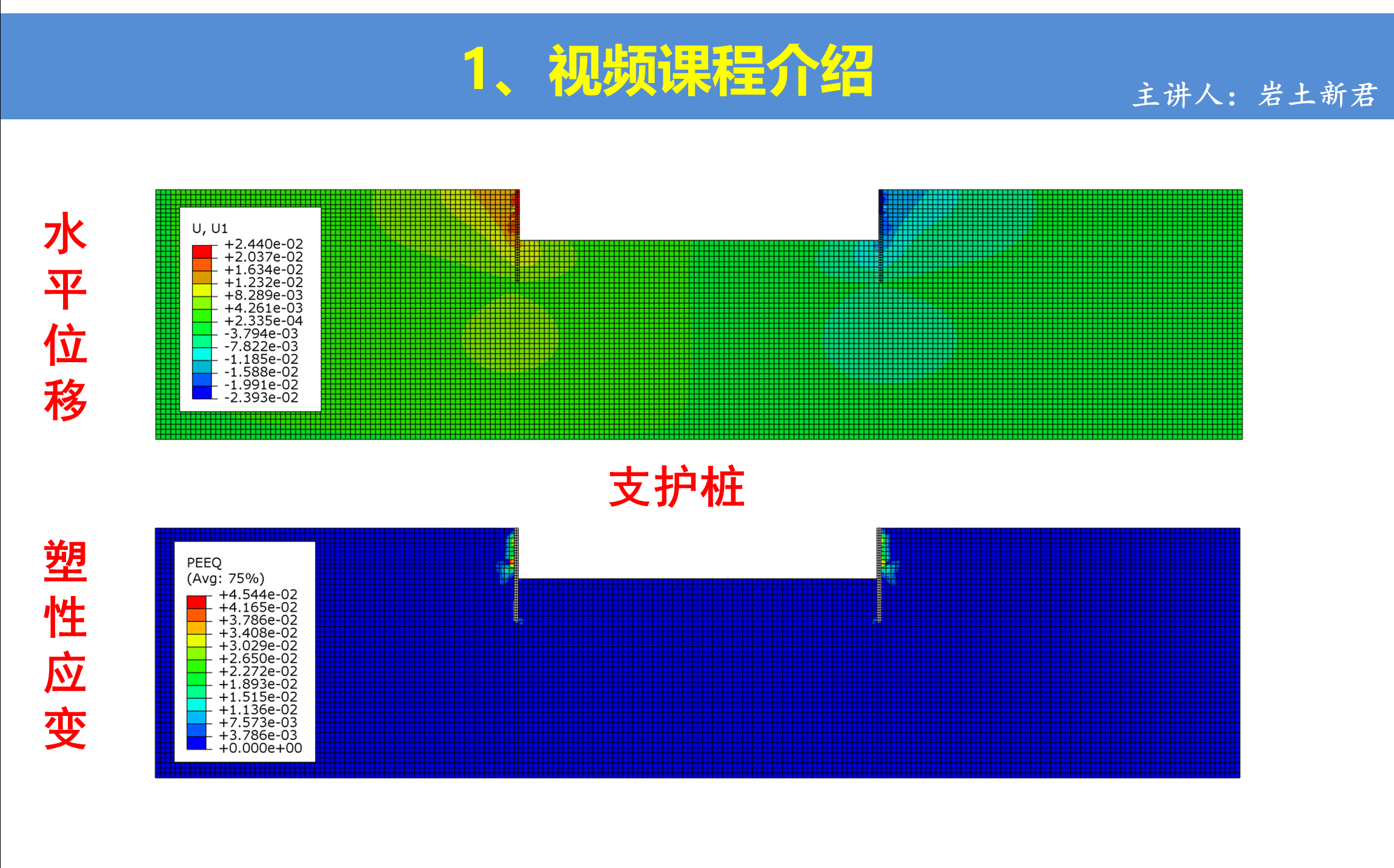

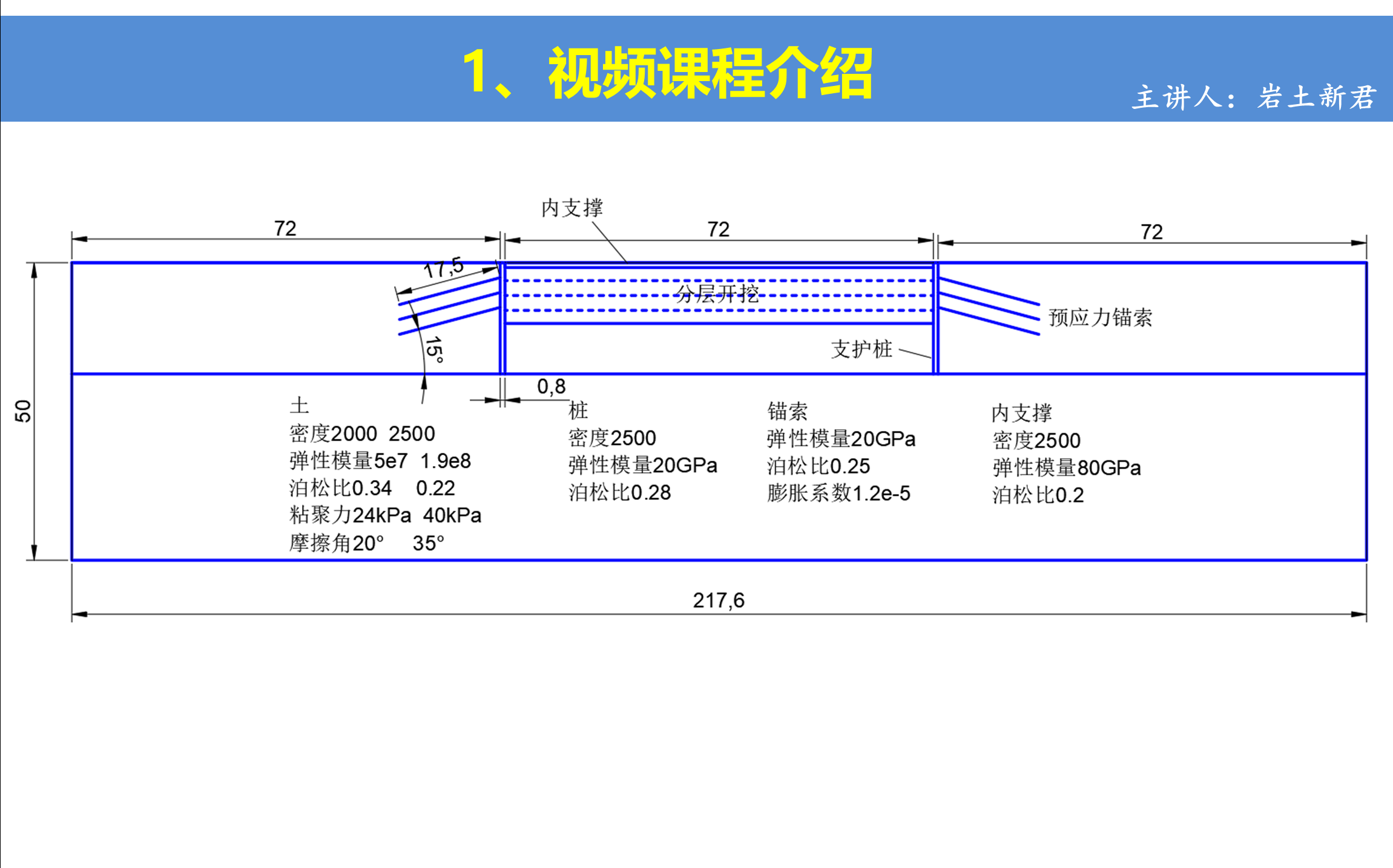

购买课程后，点击课程附件资料下载，可免费获取模型源文件。本课程和模型特点：1、模拟基坑分层开挖与支护。 2、支护措施包括：支护桩+预应力锚索+内支撑。 3、使用降温法施加预应力。 4、包含复杂的相互作用：桩与土，锚索与桩，锚索与土，内支撑与桩。 5、step by step全程录屏操作，可跟做。 6、对模型常见的问题做了讨论。
课程介绍 课程目录(7) 课程评论(29) 答疑解惑(6)
zx****14
您好，学习完课程之后有几个问题想请教您。1.创建soil模块的时候，它的尺寸大小如何考虑，土体的长度是基坑长度的三倍，土体的深度是基坑深度的二倍这样么？2.现场实际施工中，锚索的长度是穿过桩体的，视频中通过面划分的形式将锚索连接到一个点上是为了和现实更贴近么？还是应该将锚索与桩的连接点放置在桩体外侧？3.多层土体的话，每层土体的网格是一样的还是根据模量的大小进行调整啊？4.在实际施工过程中对锚索注浆形成的水泥注浆体是否需要在有限元模型中考虑，对结果影响大么？5.在对锚索施加温度场计算温度时，锚索的直径和面
[回复]
2025-02-24

    用户回复：

  • 岩土星君：1.原则上可以这样。
    2025-02-25
  • 岩土星君：2.锚索端点跟桩连接就行。
    2025-02-25
  • 岩土星君：3.网格尽量一致。可以考虑离基坑近的地方网格更密。
    2025-02-25
  • 岩土星君：4.这个模型没有考虑，应当还是有一定影响。可以参考模型案例的mx-010，那个模型考虑了钢筋、灌浆、岩土体的系统锚固体系。
    2025-02-25
  • 岩土星君：5.采用降温法施加预应力，课程里面讲的非常详细，怎么根据预定预应力来计算温度变化。
    2025-02-25
岩土星君
欢迎在技术论坛发帖交流本课程模型的疑问，以及相关模型的问题，专人回复，提交即发布，无需审核。
[回复]
2024-11-27
li********ai
新君，你好，为啥我支撑轴力一直施加不上，从哪方面考虑呢？
[回复]
2024-04-21

    用户回复：

  • 岩土星君：首先，建议把视频看完整，特别是step by step，这是全程录屏操作的。关于你支撑轴力施加不上，可能原因是你的降温法没凑效，检查你降温法施加过程。
    2024-04-22
li********ai
围护结构的弯矩和剪力能够在后处理输出么？
[回复]
2024-04-09

    用户回复：

  • 岩土星君：可以输出，但是需要稍微处理一下，网上有很多关于abaqus如何输出抗滑桩的弯矩和剪力，可以参考参考。
    2024-04-10
岩土星君
关于主面与从面的选择问题：1、应选择刚度较大的面作为主面，柔体上的面必须是从面；2、如果两个接触面的刚度相似，则应选择网格较粗的面作为主面；3、两个面的节点位置不要求是一一对应的，但是如果一一对应，结果更精确；4、主面尽量光滑，不能有尖角。
[回复]
2023-06-29
SC**ng
新君老师好！能不能出一期三维的Step by Step的教程呢
[回复]
2023-06-29

    用户回复：

  • 岩土星君：以后会考虑，暂时还没计划。
    2023-06-29
Cr****n0
请问老师，如果桩侧与多层土接触，那设置桩-土相互作用时要对桩进行剖分，以确保桩不同高度的侧面与不同的土接触；还是不用剖分桩，直接桩的侧面整体与不同的土接触？
[回复]
2023-03-15

    用户回复：

  • 岩土星君：后者
    2023-03-15
17******78
新君老师 如果支撑还涉及 钢围檩 我应该如何模拟2维开挖
[回复]
2022-11-23

    用户回复：

  • 岩土星君：可同样采用桩模拟
    2022-11-23
AB*****11
新君老师，请问我在做三维基坑开挖时候，总是出现随着开挖深度加深，地表逐渐上浮的现象，与现实中沉降逐渐增大相悖，请问如何解决呢？
[回复]
2022-11-11

    用户回复：

  • 岩土星君：首先，上覆土体开挖后，确实有向上回弹变形，变形大小与上覆土体的重力以及土体的弹性力学参数相关。另外，实际工程中，为什么看不到明显的上浮，因为在自重下经过一断时间的固结沉降，下沉了。这涉及到一个随时间固结的过程，是一个时间效应问题，在静力分析里面是无法体现的。当然也有处理办法，比如通过减小模量释放应力再开挖。
    2022-11-11
18*******51
新君老师好，请问使用升降温施加预应力时，材料会产生体积变化吗？如果产生体积变化，会导致应力应变分析的不准确吗？
[回复]
2022-10-15

    用户回复：

  • 岩土星君：不会的。这里的锚索是线材料，降温只会让它沿长度方向收缩，实现预应力效果，它并不会沿径向收缩。它跟实体单元不一样。虽然给了截面积，但是那个是虚拟的截面积，它的变形只发生在沿长度方向。
    2022-10-15
ca**ou
请问，桩土之间，如果用tie接触，是不是就没有那么麻烦
[回复]
2022-04-24

    用户回复：

  • 岩土星君：如果是用tie约束，确实没有这么繁琐，但是桩土之间的相互作用，特别是涉及到明显变形的问题，有相对位移情况下，建议不要用tie接触，这样可能跟实际情况不符。当然了，你要是为了简化，也不是不可以。
    2022-04-24
  • SC**ng：tie接触的话，主从平面怎么设置？桩为主，土为从面吗？
    2023-06-29
新君老师您好，您讲的非常详细，赞，我想请教您一个问题，我的模型是三维基坑开挖与支护，请问可以按照您这种方法做同样的三维模型吗，有没有需要修改或注意的地方呢？
[回复]
2022-04-14

    用户回复：

  • 岩土星君：您好，二维模型基本是适用三维模型的，在做三维模型时，这个支护桩就变成了类似于地下连续墙结构，关于排桩等效为连续墙，需要对其模量进行等效换算，很多文献有讲。其它方面的，基本等同二维模型。
    2022-04-14
新君老师辛苦了，step by step操作很详细，如果我要考虑降雨对基坑支护的影响的话，是不是直接在您的模型2的基础上施加降雨边界条件呢？谢谢新君老师！
[回复]
2022-04-11

    用户回复：

  • 岩土星君：如果要考虑降雨的影响的话，那就涉及到非饱和渗流应力耦合问题。在模型2的基础上，你要建立一个初始的稳态孔压场和应力场，然后再进行瞬态分析，施加降雨边界。
    2022-04-11
A-15：Abaqus基坑分层开挖与支护桩+预应力锚索+内支撑
