课程附件资料 下载

课程简介

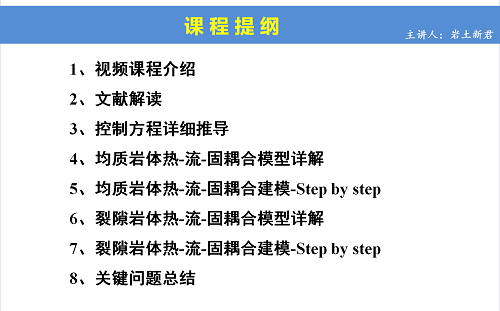

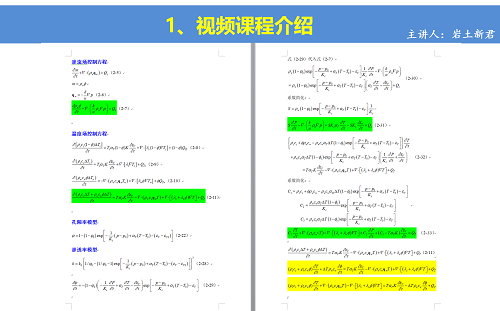

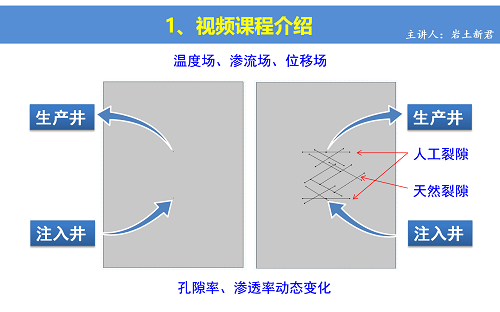

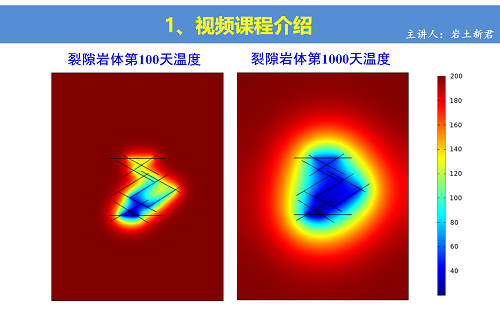

购买课程后,点击课程附件资料下载,可免费获取模型源文件。本课程和模型特点:1、考虑均质岩体和裂隙岩体的热-流-固耦合。 2、热-流-固三场之间双向全耦合。 3、在Comsol的自带接口上修改方程建模。 4、以地热开采为案例背景,基础理论可应用于多种工程案例。 5、控制方程讲解+操作建模演示。 6、step by step操作演示,可跟做。
18*******56
可以在这基础上加入多孔介质多相流模块吗? [回复]

    用户回复:

  • 岩土新君:可以啊,只要你把多相流问题弄明白了,可以加。
    2025-01-05
2025-01-05
13*******21
请问一下,加上后面您补充的讲解设置方法,就是热-流-固的全耦合了吗? [回复]

    用户回复:

  • 岩土新君:是的,按照第9和第10讲设置后,就是热-流-固全耦合,且在固体力学中考虑裂隙,之前是没有在固体力学中考虑裂隙的。任何技术问题,可以在技术论坛交流答疑。
    2025-01-04
2025-01-04
岩土新君
刚刚录制了关于Comsol中固体力学接口考虑裂隙的说明与操作,大家可以参考参考。欢迎在技术论坛交流你们的成果。 [回复]
2024-12-31
岩土新君
欢迎在技术论坛发帖交流本课程模型的疑问,以及相关模型的问题,专人回复,提交即发布,无需审核。 [回复]
2024-11-27
岩土新君
任何问题,都可以在技术论坛发帖求助,有专人回复解答。提交即发布,无需审核。 [回复]

    用户回复:

  • 岩土新君:可以是本课程模型的疑问,也可以是相关任何问题的疑问。
    2024-11-15
  • 岩土新君:每天有专人不定时回复解答。
    2024-11-15
2024-11-15
co*****
达西定律中孔隙率想表达成计算出来的孔压p的函数,可以通过设置含达西定律因变量p的变量实现吗 [回复]

    用户回复:

  • 岩土新君:可以。
    2024-11-13
2024-11-13
zi****er

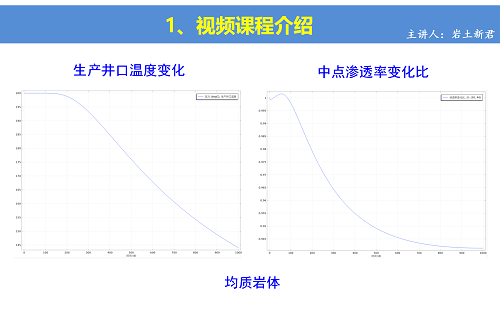

原模型模拟了不同压力差对温度的影响,请问如何模拟水的不同注入速度对温度的影响呢? [回复]

    用户回复:

  • 岩土新君:可以啊,设置流量边界或入口速度边界。
    2024-10-24
2024-10-24
13*******71
老师您好,我刚刚买了您这个课程,还没来得及看,因为我想在您模型的基础上做一些创新,后续有关于课程的问题,或者其它问题,可以问您吗? [回复]

    用户回复:

  • 岩土新君:可以啊,感谢支持。任何课程问题,或者你有其它的模型思路,都可以在我们技术论坛发帖交流,我们有专人负责回复答疑的。技术论坛发帖无需审核。
    2024-10-17
2024-10-17
59*****67
您好,我想问一下,裂隙的热通量只设置在端部吗?不应该是裂隙内流体和裂隙表面进行对流换热吗? [回复]

    用户回复:

  • 岩土新君:裂隙跟周围的多孔基体默认会发生流体和热量的交换。端部其实也没必要再设置。你可以试试。
    2024-09-11
2024-09-10
54********79
请问老师,6.1版本中达西定律的裂隙流接口没有质量源边界条件,应该怎么解决? [回复]

    用户回复:

  • 岩土新君:刚刚看了一下,6.1和6.2版本中的达西接口的子接口裂隙中,其子接口确实没有源项,即该版本的开发人员不让编辑裂隙方程源项。不过基质有质量源。如果要添加裂隙的源项,建议还是使用5.6版本。不知道以后的版本会不会再次新增这个功能。
    2024-07-13
2024-07-12
13*******47
老师您好,这个能否输出对流传热系数的变化? [回复]

    用户回复:

  • 岩土新君:不知道你说的是有效导热系数还是对流传热系数。有效导热系数可以把方程视图打开,然后在多孔介质传热下面的方程视图,里面找到有效导热系数。关于对流传热系数,你直接看多孔基体显示的方程,带u的哪一项就是对流项,其前面就是对流项的系数。
    2024-07-12
2024-07-11
19*******15
老师您好,我在原均质模型两个井之间加了一个倾斜断层,主要想模拟三场耦合对断层滑移的影响,我设置了摩擦对,在固体力学中使用了动态库伦摩擦,但是计算报错“同一选择中存在多个动坐标系明细”,请问这怎么解决呢? [回复]

    用户回复:

  • 岩土新君:主要是因为你使用了接触对,同时使用了多个固体力学接口。如果接触对和固体力学同在,就会强制选中几何非线性,在多个固体力学接口下,就会出现上述报错。
    2024-04-30
2024-04-29
ry**24
老师您好,我加入了随机裂隙之后把左边界改为注入口右边界改为产出口并施加了固定压力,但是做出来的压力图是受裂隙影响的,温度图却像均质的,像是没有耦合上裂隙的样子,这种情况是怎么回事呢 [回复]

    用户回复:

  • 岩土新君:一方面,有可能没耦合上,检查耦合项,比如热对流。另一方面,可能是参数问题,调试参数。
    2024-03-08
2024-03-07
岩土新君
有个朋友反映应力和压力没有变化,我相信有些朋友没怎么看视频讲解,所以有误解。请一定要注意,那个是研究一的应力和压力,那是稳态的。要看研究二瞬态的应力和压力,即solid2.mises和p2。看完视频就明白了。光看模型源文件,很多新手看不懂的。 [回复]
2024-01-30
董牧*

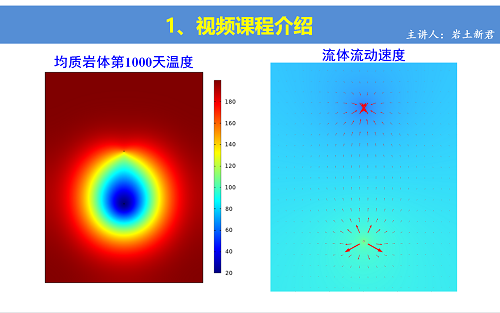

老师,我想问问咱们这个模型,水的流速是多少?如何调这个参数? [回复]

    用户回复:

  • 岩土新君:流速你可以通过监测某点的达西速度获取。其大小主要跟注入量和产出量相关。
    2023-09-30
2023-09-30
213
老师,您好,想问一下,生产井处的流速该怎么计算 [回复]

    用户回复:

  • 岩土新君:生产井处是给定的边界条件啊,你是想统计流量吗,积分就行。
    2023-09-22
  • 董牧*:老师,您好,求生产井的流量应该对生产井处哪个边界条件积分呀?谢谢老师
    2023-10-09
  • 岩土新君:环绕井口
    2023-10-09
2023-09-22
co*******

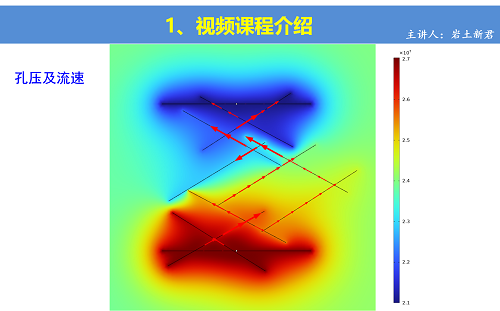

老师您好,我之前在达西定律接口中设置了列席流,但是模拟却发现裂隙流对于流体流动没有影响,请问老师遇到过类似的问题吗?谢谢老师解答 [回复]

    用户回复:

  • 岩土新君:建议结合视频和模型源文件反复对比观看,本课程的模型,裂隙对渗流有较明显影响。你应当是在裂隙的设置方面存在问题。建议参考本模型。
    2023-09-20
2023-09-20
co*******
感谢老师的讲解,请问在固体力学接口中,采用体载荷来模拟热膨胀和流体压缩与您使用的热膨胀和外部应力相比有什么区别呢?之前看到有其他人做应力这一部分是采用的体载荷。 [回复]

    用户回复:

  • 岩土新君:没明白你的意思,建议发我微信截图,对比一下。
    2023-09-19
2023-09-19
12*22
老师能出一个热固流耦合下的干热岩水力压裂的仿真模拟教程吗? [回复]

    用户回复:

  • 岩土新君:我们有相场法水力压裂,C-15,可以在那个基础上增加考虑温度效应。
    2023-09-17
2023-09-17
12*22
老师有3d的吗? [回复]

    用户回复:

  • 岩土新君:做3d的少,因为涉及到裂隙的话,三维裂隙就比较复杂了,如果不是完全贯穿的裂隙的话,那就不是简单的裂隙面,大部分是需要考虑空间上的椭圆裂隙面,你可以查查相关文献。
    2023-09-14
2023-09-14
zh*******ng
老师,我想问一下,如果我们不进行初始稳态的设置,上来就直接做瞬态,会不会导致就是这个模型不收敛 [回复]

    用户回复:

  • 岩土新君:建议仔细看看视频,为什么要先做稳态,是为了获取初始的状态。当然,如果你的初始条件是均质的,稳定的,你也可以试试直接瞬态。
    2023-07-25
2023-07-24
wu**********i1
问下老师,在各个接口里,比如在固体力学里设置了热膨胀和热膨胀系数进行耦合,就不用在多物理场接口那里再设置耦合了是吗 [回复]

    用户回复:

  • 岩土新君:如果在接口里面自己设置了耦合项,就无需再利用多物理场耦合接口了。多物理场耦合接口一般适用于Comsol自带的多接口之间的耦合。
    2023-05-12
2023-05-12
cu********08
老师你好,这个上边界为什么要加一个65MPa的荷载?是最大主应力么,还是?其他三个方向为什么就是位移边界了?这里不太理解。 [回复]

    用户回复:

  • 岩土新君:主要目的是为了给它形成一个初始的应力场。
    2023-05-01
2023-05-01
DR**
如果考虑热胀冷缩的话,是不是孔隙率会变大,渗透率也会变大?为什么会减小呢?请赐教,谢谢 [回复]

    用户回复:

  • 岩土新君:你可以仔细看看孔隙率和渗透率的表达式,从表达式可以看出,它们不仅仅受温度影响,还受孔压、体应变影响,所以并非单纯的热胀冷缩效应,它是温度、压力、变形综合影响的结果。
    2023-05-01
2023-05-01
Co**On
如果我想考虑温度对水分状态的影响,比如高温汽化,低温冷凝,并考虑孔隙和裂隙双重渗流,请问该怎么做呢?非常感谢赐教 [回复]

    用户回复:

  • 岩土新君:如果用自带接口的话,可以考虑用热湿耦合接口,可以描述水汽在温度作用下的相互转化,裂隙的话,你看看那个接口里面有没有裂隙子接口。
    2023-04-23
2023-04-23
xi***ai
老师您好,我想问一下,注入饱和流体得饱和度在达西定律里面应如何做? [回复]

    用户回复:

  • 岩土新君:用的是饱和渗流,就不存在饱和度问题。饱和度的概念是非饱和渗流里面的。
    2023-04-18
2023-04-18
co*******
老师您好,我想请教一个问题,在comsol达西定律里面有个“井”的功能,请问这个功能能否用到这一方面呢?谢谢老师的解答 [回复]

    用户回复:

  • 岩土新君:应当是可以,你可以试试
    2023-04-16
2023-04-16
学神
新君老师您好,想请教您一下,如果不做初始状态的计算,直接做瞬态计算,结果会有什么不同呢? [回复]

    用户回复:

  • 岩土新君:你可以尝试一下,给个与边界条件相匹配的初始应力,然后初始水压力一样,试试。不过从稳态结果来看,由于两个井,模型初始应力分布不是完全均匀的。而应力又会影响应变,应变又会影响孔隙率、渗透率。你可以试试不考虑稳态计算的影响大不大。
    2023-04-13
2023-04-13
58****92
请问我想考虑裂缝的扩展,可否在此基础上利用相场法理论模拟? [回复]

    用户回复:

  • 岩土新君:肯定是可以的,不过会有点复杂。每个模型的侧重点不一样吧,你要搞清楚你研究的主要问题,温度会影响什么,水压力会影响什么。如果考虑裂缝扩展的话,就相当于裂隙岩体热-流-固-损伤模型,就属于比较复杂的了。
    2023-04-12
2023-04-12
Gh****96
谢谢岩土新君老师,讲解的非常详细,那我用生成的随机裂隙也可以做是吧? [回复]

    用户回复:

  • 岩土新君:可以啊,裂隙可以随机分布。
    2023-04-12
2023-04-12
道@***
厉害了,新君老师!这几天好好学习一下您的建模视频,有问题再请教您 [回复]
2023-04-09
