课程简介

购买课程后，点击课程附件资料下载，可免费获取模型源文件。本课程和模型特点：1、基于CRD法三维隧道开挖与支护； 2、支护方案包括隧道顶部管棚、隧道围岩衬砌、锚杆等； 3、详细讲解了CRD错位开挖方案； 4、详细讲解了支护结构与岩土体之间的接触与约束作用； 5、详细讲解了复杂结构体的网格划分技术； 6、Step by Step建模操作演示，可完全跟做； 7、本视频课程和模型对于三维隧道开挖与支护的科研与工程应用提供了基本技术支撑。

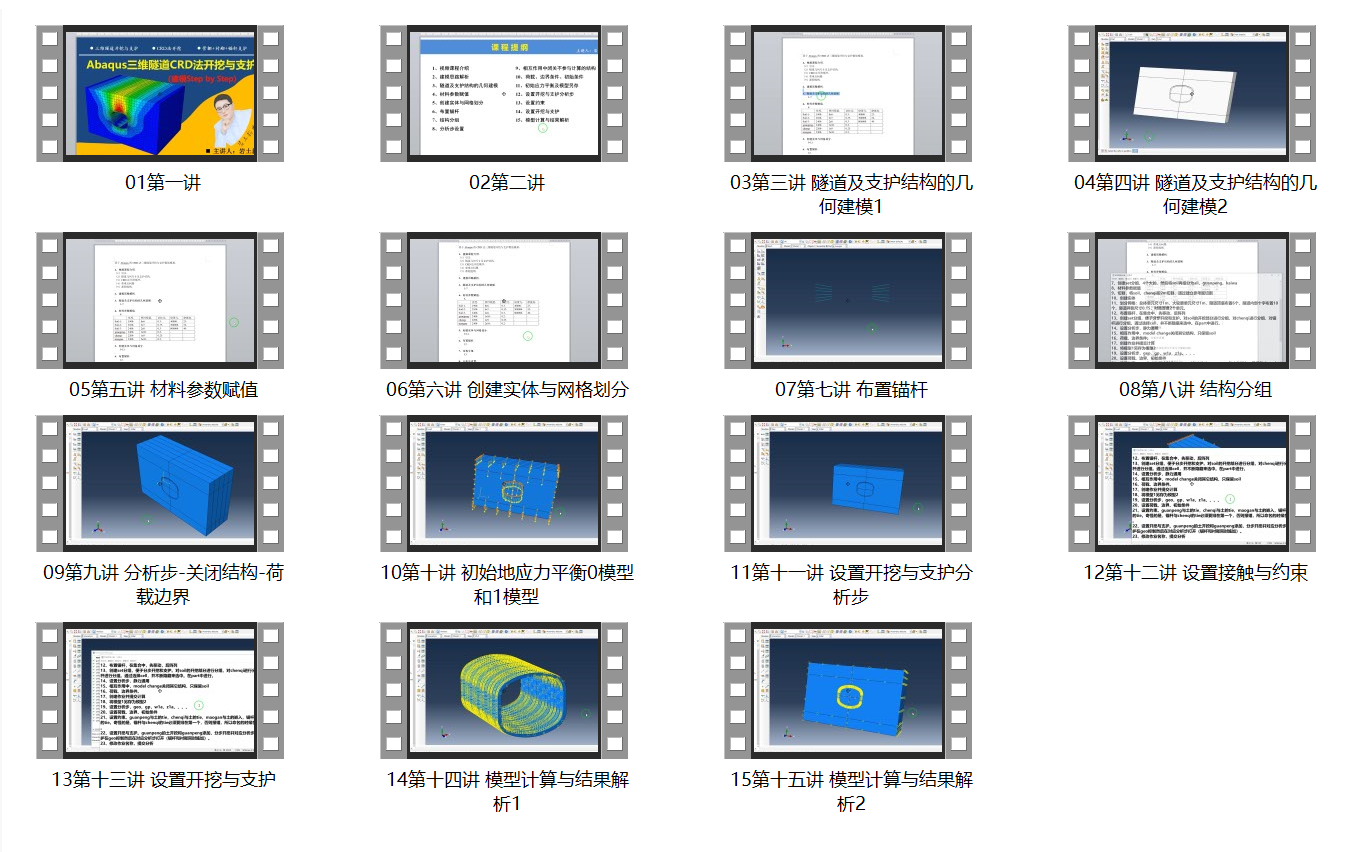

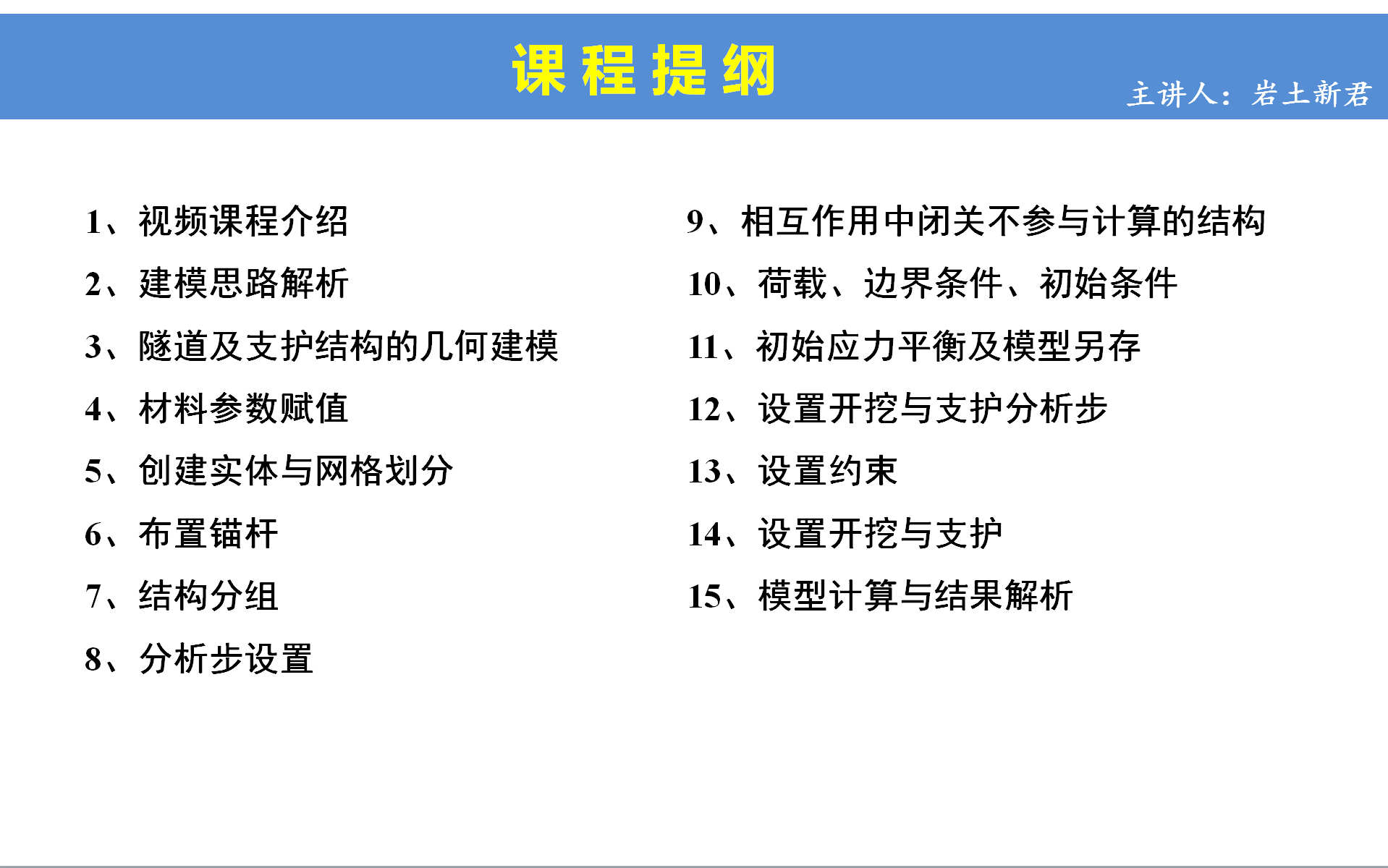

课程介绍 课程目录(15) 课程评论(30) 答疑解惑(13)

1、基于CRD法三维隧道开挖与支护；

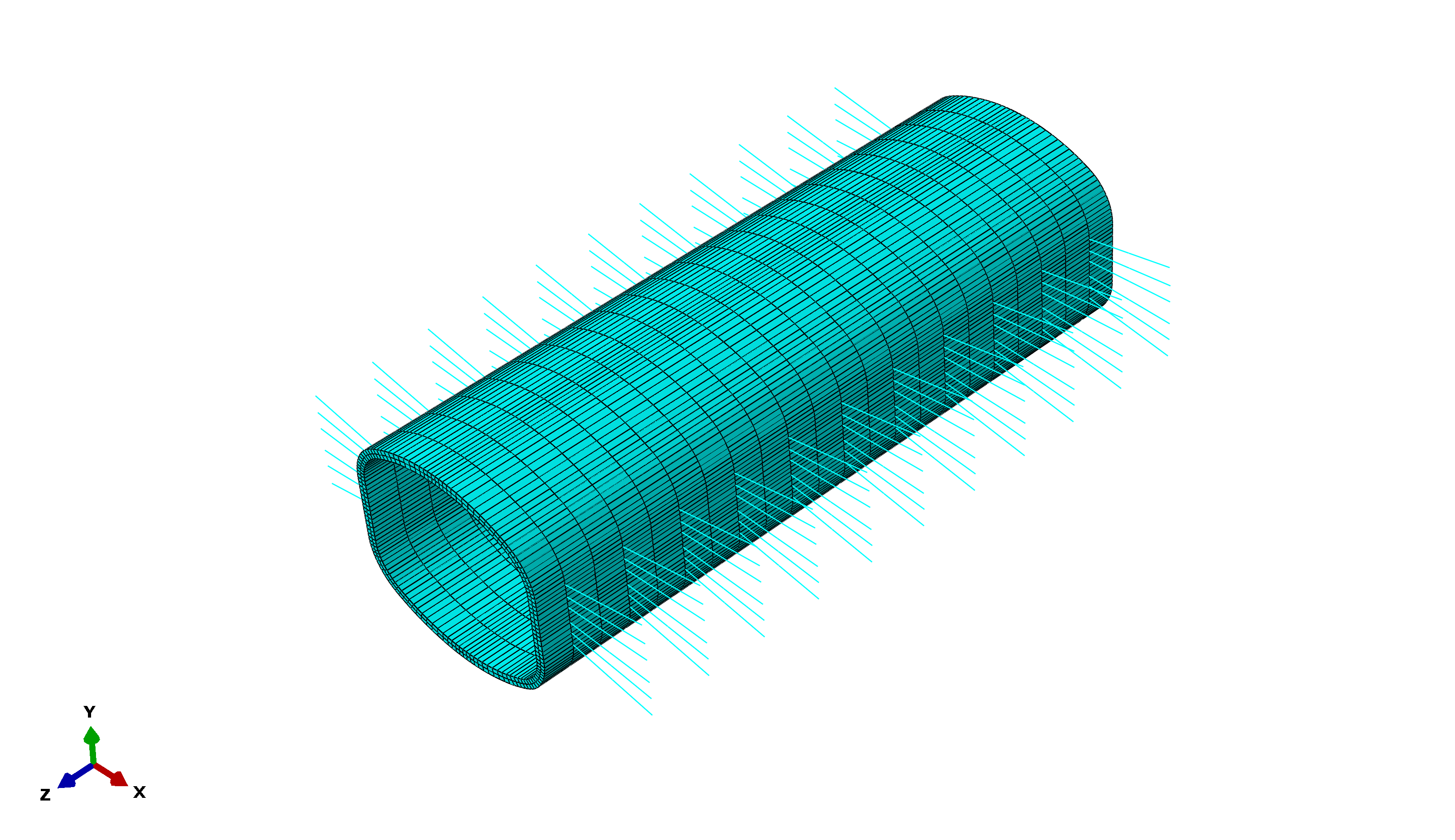

2、支护方案包括隧道顶部管棚、隧道围岩衬砌、锚杆等；

3、详细讲解了CRD错位开挖方案；

4、详细讲解了支护结构与岩土体之间的接触与约束作用；

5、详细讲解了复杂结构体的网格划分技术；

6、Step by Step建模操作演示，可完全跟做；

7、本视频课程和模型对于三维隧道开挖与支护的科研与工程应用提供了基本技术支撑。
am******ng
老师，带临时支撑的怎么做啊？能示范做一个吗 [回复]

    用户回复：

  • 岩土**：可以在技术论坛深入交流。
    2025-09-06
2025-09-06
岩土**
欢迎在技术论坛发帖交流本课程模型的疑问，以及相关模型的问题，专人回复，提交即发布，无需审核。 [回复]
2024-11-27
13******ui
老师，系统地学习了这部分内容，老师一步一步操作很详细，对初学者来说真的是很好的课程。但是有一点咨询老师，就是视频中CRD法施工没有考虑临时支撑，这个会不会有影响？ [回复]

    用户回复：

  • 岩土**：你可以在这个模型基础上增设临时支撑，实体单元或杆单元，都可以，就是稍微比较麻烦。
    2023-08-07
2023-08-07
Su*ma
老师您好，请问可以用Geostatic分析步进行地应力平衡吗 [回复]

    用户回复：

  • 岩土**：可以啊，只要平衡之后的初始位移很小就达到目的了，方法可灵活变通
    2022-08-26
2022-08-26
12******63
老师您好，我想请问下，如果考虑初衬和二衬的应力释放，应该怎么操作呢，我现在只是了解到初衬的应力释放可以用预定义场，但是二衬要怎么做到考虑应力释放呢，请老师赐教，谢谢 [回复]

    用户回复：

  • 岩土**：可以到我们的答疑群里面详细描述。网页底部的答疑群
    2022-07-07
2022-07-05
ag****ng
看了您这个视频自己能跟着做出来，为啥我自己的隧道分布开挖支护模型，一直出现问题，就是在第二步支护后出现了无限大的变形，我的模型参数跟视频模型不一样，支护结构有点差异，但是思路是差不多的，请赐教！谢谢 [回复]

    用户回复：

  • 岩土**：这种问题，很多人遇到过。从两方面去考虑，一是材料参数问题，两个接触的材料，弹性模量不要相差巨大，要不然在受力的时候容易造成局部变形过大。另外就是考虑接触问题，看是不是接触面穿透了，也容易造成畸形。当然，你也可以考虑先支护，再部分折减，最后再开挖，这样可能会避免开挖完后再支护产生的变形异常。
    2022-07-03
2022-07-03
sp**te
老师你好，导入abaqus的隧道断面的dxf文件在哪里领取 [回复]

    用户回复：

  • 岩土**：加微信ytxj202052，提供必要信息即可
    2022-05-09
2022-05-09
15*******86
老师您好，看了您的视频讲解，很细致，收益很多。关于这个我有几个小问题想请教老师：1.隧道的开挖和支护这里是分两个步骤进行，开挖后围岩静态计算平衡了，然后支护又把围岩顶上去又平衡一次，这和实际的情况貌似不是很吻合，这里是否可以将两部放在一个分析步里面呢，实现开挖和支护的同步进行。2.学生最近了解到可以对围岩使用温度法来进行强度折减，然后再施加支护，这样或许更好一点，请问老师您的哪个视频里面讲到了温度法对围岩进行强度折减呢，学生可以进一步学习一下。 [回复]

    用户回复：

  • 岩土**：如果把开挖与支护放在同一个分析步里面的话，那么就表示开挖和支护是同时进行，则开挖后的应力来不及释放就已经支护了，这也是不符合实际的。其实，开挖后，下一个分析步进行支护的话，也是另外一个极端，表示应力完全释放后，再支护。因为这个模型比较复杂，涉及的结构比较多，侧重点在于教大家怎么去建立这种复杂隧道开挖与支护过程，以及结构之间的相互作用，所以考虑的是先开挖，后支护。如果要考虑开挖后，应力释放一部分，没有完全释放，即进行支护的话，需要用到场变量进行强度折减，释放一部分应力，再支护，这个方法在A-13里面有讲。
    2022-05-02
2022-05-02
在线**
您好，我想问一下对锚杆施加预应力在哪一步呢 [回复]

    用户回复：

  • 岩土**：我在A-15视频课程的那个模型有讲到如何施加预应力锚杆。通过降温法给锚杆施加预应力。对于这个模型的话，应当是在锚杆激活的那个分析就施加上预应力。
    2022-04-25
2022-04-25
岩土*
视频看完了，不错，新君老师应当费了不少精力录制这个视频课程，后面我就开始跟做step by step了，但愿能一次性成功！ [回复]

    用户回复：

  • 岩土**：祝你好运！跟做的时候要细心了
    2022-04-25
2022-04-25
智能**
老师，我终于跟做成功了，哈哈，感谢感谢！老师，我问一下，这个衬砌与围岩之间的相互作用可以用surface to surface接触吗？ [回复]
2022-04-22
在线**
请问没有衬砌和管棚，直接进行预应力锚杆支护的话可以吗 [回复]

    用户回复：

  • 岩土**：可以肯定是可以，但是支护效果肯定不好，关键是你的锚头放在哪里
    2022-04-19
  • 在线**：直接放在土体上
    2022-04-25
2022-04-19

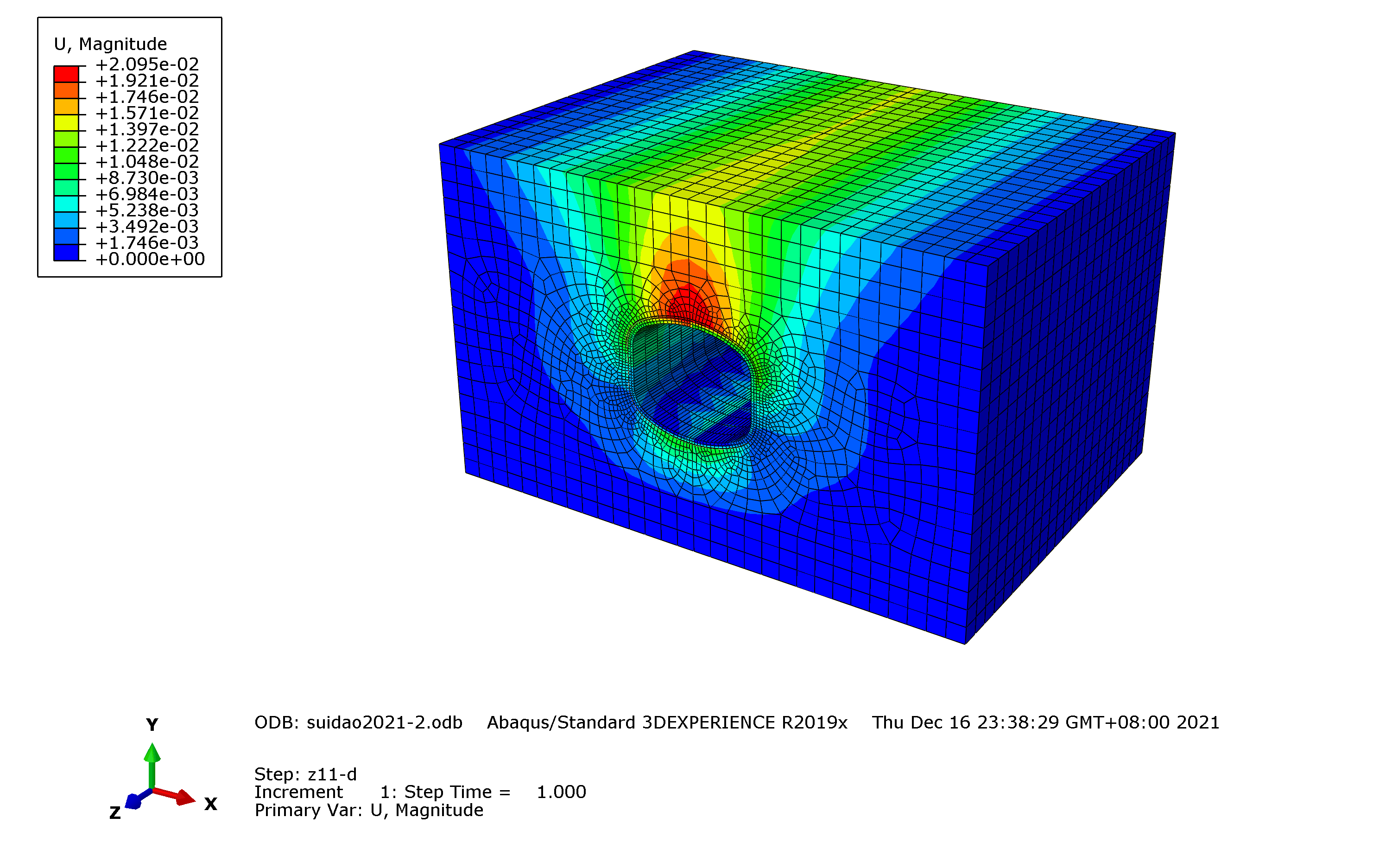

新君老师您好，参照您的模型，我做我们课题组的隧道开挖与支护模型，跟您的模型有所差别，在我建模过程中，为什么结果出现了隧道顶部的位移向上呢？我看您的模型结果是底部向上隆起，顶部向下沉降，为啥我的模型顶部没有沉降反而隆起呢？求新君赐教！ [回复]

    用户回复：

  • 岩土**：您好，这种问题我遇到过。我建议你做两方面的检查，1、衬砌与隧道围岩的接触，你看看是不是你的接触设置出了问题。2、衬砌与隧道围岩的弹性模量设置，如果衬砌与隧道围岩的弹性模量相差很多个数量级，也会存在这种情况，导致下部隆起的岩土体顶着衬砌向上位移，导致隧道顶部也隆起。
    2022-04-18
2022-04-18
哇哦，跟着步骤终于做出来了，哈哈，好有成就感！我导师让我做一个隧道开挖过程中对地下渗流场影响的课题，目前已经完成了不考虑地下水的，下一步准备把渗流场加上去，期待老师这方面的模型！ [回复]
2022-02-10
除夕前一天还在学习老师的视频课程，哈哈，一直关注岩土新君老师，感谢这一年以来的陆续指导，也见证了新君老师多场岩土空间平台的创办，新年里，希望多场岩土空间平台越办越好，新君老师能够录制越来越多的高质量视频教程！ [回复]

    用户回复：

  • 岩土**：谢谢支持！
    2022-02-03
2022-01-30
刚发现课程还可以写观后感呢，反复来看了好几遍，岩土新君讲得确实细。最近导师安排了一个有关隧道开挖与支护的课题，但是为什么我的模型开挖后，顶部都往上隆起呢？我知道底部卸荷隆起是对的，但是顶部却有点奇怪，我看您视频中的模型是底部隆起，顶部沉降的，老哥，能指导一下吗？先谢过！ [回复]

    用户回复：

  • 岩土**：这个问题很普遍，其实我在做这个模型的过程中，也曾经遇到过你这种问题，出现顶部也下沉的情况。这种问题由很多原因造成，我记得我当时检查排除的时候，发现当时顶部管棚与岩土、衬砌的接触面选择有误，导致了顶部也隆起。接触的设置不当，是导致这种问题的主要原因。
    2022-01-28
2022-01-28
